کانال کشی صنعتی و کانال سازی صنعتی

مقدمه

نقشه کانال کشی صنعتی برای سالن تولید اهمیت ویژه‌ای در سیستم‌های تهویه صنعتی و اگزاست دارد. در این سیستم‌ها کوچک‌ترین خطای طراحی کانال، مانند عدم دقت در ابعاد یا آب‌بندی، می‌تواند باعث افت دبی هوا و افزایش نویز شود. مطابق مبحث ۱۴ مقررات ملی ساختمان، کانال‌های رفت و برگشت هوا باید بر اساس روش‌های مهندسی طراحی شده و متناسب با دبی و سرعت مجاز انتخاب گردند.

این صفحه راهنمای کامل برای مهندسان، پیمانکاران و تصمیم‌گیرندگان فنی است؛ از تعریف فنی کانال سازی صنعتی تا انتخاب جنس ورق، روش اتصال، عایق کاری و هوابندی کانال، استانداردها، قیمت‌گذاری و مسیر سفارش پروژه در ادامه تفاوت کانال‌های گرد و چهارگوش، مزایا و معایب هر کدام و راهکارهای فنی برای هر فرم ارائه می‌شود.

کانال سازی صنعتی چیست؟

کانال سازی صنعتی یعنی طراحی، ساخت، مونتاژ و نصب مسیرهای انتقال هوا (تازه، برگشت، اگزاست) در محیط‌های صنعتی. این مسیرها بر اساس جنس هوا، فشار داخلی و شرایط محیطی (دما، خورندگی) انتخاب می‌شوند. با توجه به استانداردهای SMACNA و مبحث ۱۴، کانال صنعتی باید فشار و دمای بالاتر را تحمل کند و در مقایسه با پروژه‌های مسکونی قوی‌تر اجرا شود.

مزایای کلیدی کانال سازی صنعتی:

• هوای صنعتی با فشار کنترل‌شده توزیع می‌شود، راندمان سیستم تهویه افزایش می‌یابد.
• افت فشار کمتر و انرژی پایین‌تر در انتقال هوا (به‌خصوص در کانال‌های گرد یا اسپیرال).
• نشت و نویز کمتری دارد (کانال‌های با اتصال کمتر و آب‌بندی دقیق، نشت ≤۵٪ است).
• دوام بیشتر و نگهداری ساده‌تر (عایق‌کاری و ساخت استاندارد از تعریق جلوگیری می‌کند).

کانال‌کشی صنعتی یعنی مسیرسازی و اجرای شبکه انتقال هوا برای سیستم‌های تهویه و اگزاست در محیط‌های صنعتی. این کار با تحلیل دبی هوا و شرایط محیطی آغاز شده و نتیجه‌اش افزایش بهره‌وری سالن‌های تولید است.

مزایای کانال سازی صنعتی

کانال سازی صنعتی به کسب چند مزیت کلیدی منجر می‌شود:

کاربردهای کانال سازی صنعتی

کانال سازی صنعتی در اکثر بخش‌های تولیدی و فرآیندی نقشی اساسی بر عهده دارد:

• پالایشگاه و پتروشیمی: تخلیه گازهای فرار، دودهای اسیدی و تامین هوای تازه سالن‌های انفجاری.
• نیروگاه و فولاد: انتقال گاز داغ، ذرات معلق غبار و دود کوره‌های قوس ذوب به فیلترها.
• صنایع غذایی و دارویی: توزیع هوای سرد تمیز و استفاده از کانال‌های تمام استیل ضدزنگ.
• معادن و صنایع سیمان: جابجایی ذرات ساینده و تامین پیوسته هوای فشرده به تونل‌ها.
• دیتاسنترها: انتقال مستقیم هوای سرد مبرد به راهروها و تعادل تهویه مداوم سرورها.

در هر پروژه واقعی، نوع کانال بر اساس نیاز محیطی انتخاب می‌شود (مثلاً در محیط‌های خورنده استیل ضدزنگ؛ در سالن‌های بزرگ کانال اسپیرال به دلیل استحکام طولی؛ در فضاهای فشرده کانال چهارگوش). این انتخاب بر تحلیل فرایند و محیط استوار است.

انواع کانال‌های صنعتی

کانال‌های گرد در کانال سازی صنعتی چیست؟

کانال گرد در کانال کشی صنعتی دارای مقطع دایره‌ای است و معمولاً به‌صورت اسپیرال ساخته می‌شود. در این کانال‌ها جریان هوا پایداری بیشتری دارد و توزیع تنش در بدنه یکنواخت است. طبق استانداردها یک کانال گرد می‌تواند با همان افت فشار (با قطر معادل) کانال مستطیلی طراحی شود، اما سطح جانبی کمتری دارد که تبادل حرارتی کمتری با محیط ایجاد می‌کند.

مزایای کانال‌های گرد در کانال سازی صنعتی

• افت فشار کمتر در دبی معادل به علت عبور روان‌تر جریان هوا.
• قطعات بلندتر با اتصال کمتر (چون لوله‌های اسپیرال تا طول دلخواه تولید می‌شوند).
• میزان نشتی باد به شدت اندک (هوابندی فوق‌العاده بر مبنای استانداردهای روز).
• ایجاد صدای مزاحم صوتی بسیار کمتر در سرعت‌های بالا.

معایب کانال‌های گرد در کانال سازی صنعتی

• اشغال فضای ارتفاع زیاد (امکان باریک کردن کانال گرد برخلاف چهارگوش وجود ندارد).
• گران بودن نسبی فیتینگ‌ها و زامبوس‌های اتصالی برای تغییر مسیر کج.
• دشواری مونتاژ در درزهای سقفی فشرده با تاسیسات موازی.

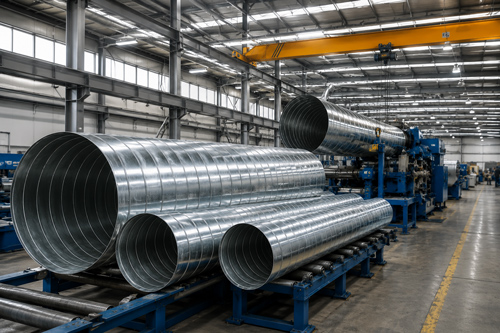

اجرای کانال گرد اسپیرال مدرن در کارخانه صنعتی تولید کارگاهی گروه صنعتی کانال سازان

کانال‌های چهارگوش در کانال کش صنعتی چیست؟

کانال چهارگوش یا مستطیلی در پروژه های کانال سازی صنعتی برای مسیرهایی استفاده می‌شود که امکان عبور کانال گرد وجود ندارد یا تیرهای بتنی فضا را به‌شدت محدود کرده‌اند. این کانال‌ها انعطاف‌پذیری بسزایی در جانمایی دارند و به سادگی به دریچه‌ها، دمپرها و هودهای تعبیه شده متصل می‌شوند.

صفحات مرتبط:

ساخت و نصب و اجرای کانال صنعتی چهارگوش | کانال کشی هود صنعتی رستوران و فست فود

مزایای کانال سازی چهارگوش در کانال کشی صنعتی

• انطباق‌پذیری مکانی فوق‌العاده برای ارتفاع سقف‌های کوتاه یا فواصل ستون‌ها.
• امکان سفارش با نسبت ابعاد متغیر عریض برای کابل‌کشی همسو.
• سهولت نصب و اتصالات مستقیم به تجهیزاتی چون هواسازها و فن کویل‌ها.

معایب کانال سازی مستطیلی در کانال کشی صنعتی

• افت فشار به دلیل افزایش اصطکاک جریان هوا در زوایای تند گوشه‌ها.
• نیاز به اتصالات فیزیکی بسیار زیاد (درزهای فلنجی پی در پی).
• تمایل بیشتر ورق به لرزش صوتی به علت تخت بودن سطوح بزرگ ورق.

کانال چهارگوش گالوانیزه با فلنج‌های گالوانیزه صنعتی اجرای اصولی دپارتمان کانال سازان

جنس کانال‌های صنعتی

انتخاب انواع ورق‌های فلزی در کانال سازی صنعتی

انتخاب متریال کانال‌ها به پارامترهای محیطی از جمله غلظت نم، ذرات خورنده معلق، دمای سیال عبوری و بودجه کلی کارفرما بستگی دارد. گالوانیزه از ورق خودرو متداول‌ترین گزینه است و استیل ضدزنگ رتبه نخست بهداشت را دارد:

مراحل کانال سازی صنعتی

نکته فنی: عمر بهینه سیستم بیشتر به دقت برش ورق و اجرای اتصالات کم‌درز وابسته است تا صرفاً گستردگی آویزها.

عایق‌کاری کانال‌های صنعتی

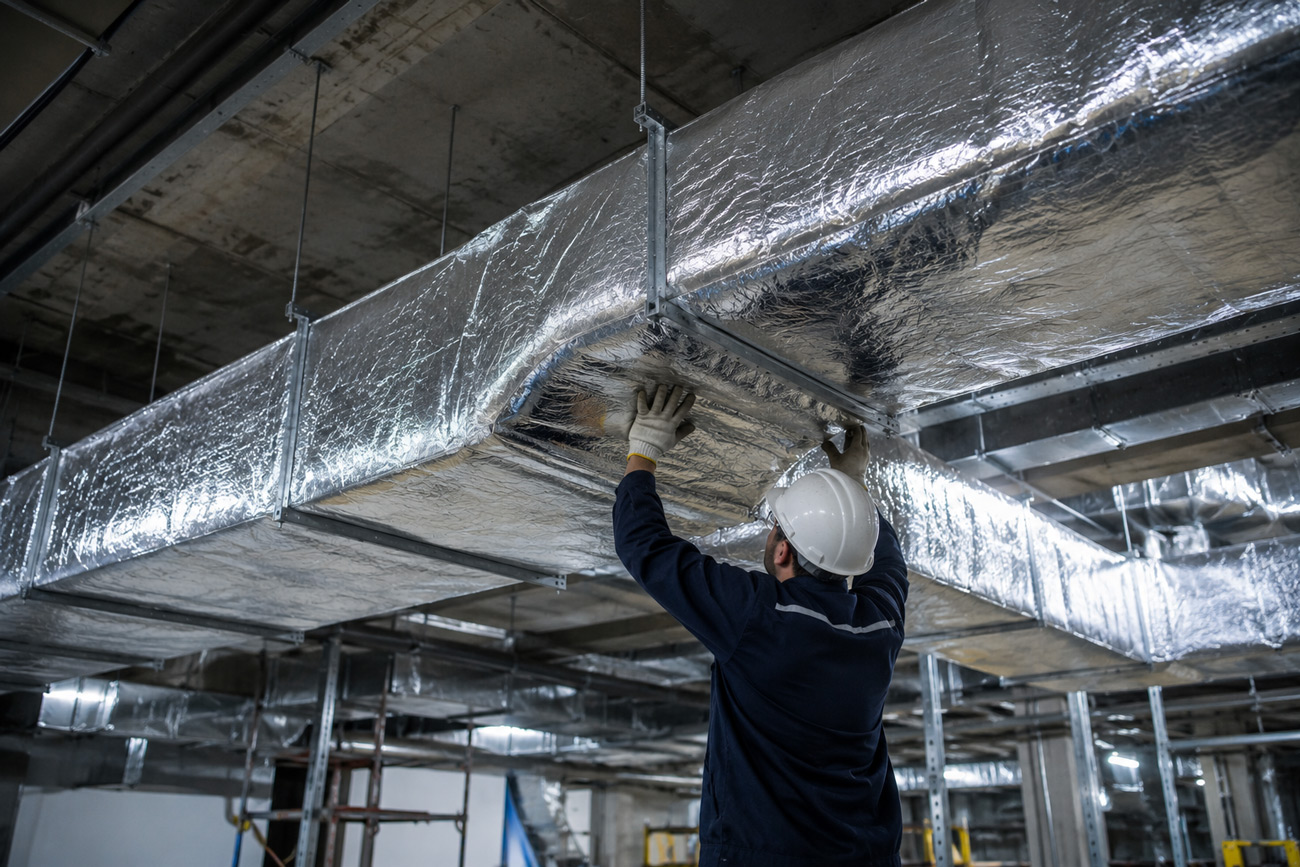

عایق‌کاری کانال صنعتی در کارگاه - گروه صنعتی کانال سازان

عایق‌کاری کانال‌های صنعتی فقط جهت بهینه‌سازی انرژی نیست؛ بلکه سدی محکم مقابل ایجاد کندانس سطحی، تخریب ورق‌های بالا سقف و جلوگیری از انتقال نویز موتور هواساز به فضای تولید است. استفاده از عایق الاستومری نسوز آلومینیوم دار ضامن ۱۰۰٪ ممانعت از تبادل است.

نصب و نگهداری کانال‌های صنعتی

تست و بالانس کانال‌کشی صنعتی با ابزار - گروه صنعتی کانال سازان

• نصب صحیح با تراز لیزری: استفاده از بست‌های عایق الاستومر جهت مهار کوپل لرزش به سازه سقف.
• بازرسی‌های دوره‌ای منظم: بررسی باز نشدن کشویی‌ها و درزهای ماستیکی کانال و پاکسازی انباشت گرد و غبار.
• پیشگیری از سقوط و حریق: به کار بردن دمپرهای آتش اتوماتیک قابل کنترل در دیواره‌های آتش کارخانه.

استانداردهای کانال سازی صنعتی

SMACNA: مرجع بی‌رقیب بین‌المللی است که بر ضخامت ورق، فواصل پیچ‌ها و فلنج‌ها، استقامت تکیه‌گاهی و کلاس افت فشار به دقت نظارت دارد. ما در کانال سازان اصول SMACNA را به طور مو به مو اجرا می‌کنیم.

مبحث ۱۴ مقررات ملی ساختمان: آیین‌نامه بومی ساخت و تست که مبنای تایید ناظران نظام مهندسی است. رعایت آن در کانال‌های هوای رفت و برگشت و اگزاست واجب است.

قیمت کانال سازی صنعتی

مشاوره رایگان و سفارش کانال‌های صنعتی

انتخاب نادرست داکت به افت راندمان تهویه و هزینه برق تصاعدی موتور خانه منجر می‌شود. مشاوره مهندسی کانال سازان با تحلیل دقیق جریان هوای سالن (CFM) به همراه افت فشار استاتیک آغاز می‌شود. ما پاسخگوی تمامی ابهامات شما در گستره داکتین هستیم.

پیشنهاد خدمات کانال سازی صنعتی – گروه صنعتی تاسیساتی کانال سازان

خلاصه اجرایی

گروه صنعتی کانال سازان با ۱۷ سال سابقه، خدمات مهندسی جامعی را ارائه می‌دهد. ما تخصص بالایی در پوشش تامین نیاز صنایع فولادسازی، نفت و پتروشیمی، سالن‌های ترابری و غبارگیرهای اگزاست داریم.

فهرست خدمات پیشنهادی (اولویت‌بندی)

بسته‌های خدماتی پیشنهادی کانال سازی صنعتی

تحلیل بازار محلی

استان های صنعتی با دارا بودن قطب‌های تولید فولاد مبارکه و ذوب‌آهن، از بازارهای هدف کلیدی تهویه به شمار می‌رود. کانال سازان با استقرار کارگاه مرکزی تخصصی خود توانسته است هزینه‌ها و دستمزدهای حمل از کارخانجات تهران را به صفر نزدیک کند و کیفیت برتری را نسبت به رقبای دیرینه از جمله دکتالایف ارائه دهد.

معیارهای E-E-A-T و مدارک/سوابق کانال سازان

نمودار ساخت و زمان‌بندی اجرای بسته کامل پروژه کانال سازی صنعتی

سوالات متداول کانال کشی صنعتی
